วิศวกรรมเครื่องกล

ในอุตสาหกรรมเครื่องจักรวิศวกรรม ท่อถูกนำมาใช้กันอย่างแพร่หลายในระบบไฮดรอลิก, สายการถ่ายโอนของไหล, วงจรทำความเย็น, ระบบเครื่องมือวัด, ส่วนประกอบโครงสร้างและอุปกรณ์ที่ทำงานในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือมีความต้องการสูง

TORICH จำหน่ายท่อสแตนเลสไร้ตะเข็บ ท่อสแตนเลสเชื่อม ท่อความแม่นยำ ท่อเครื่องมือวัด ท่อไฮดรอลิก และท่อเหล็กโลหะผสมที่เลือกสรรสำหรับอุปกรณ์ก่อสร้าง เครื่องจักรในเหมือง อุปกรณ์ยก และระบบอุตสาหกรรมหนัก-

ไม่ว่าคุณกำลังมองหาท่อสายไฮดรอลิก ท่อระบบทำความเย็น ท่อ-ทนการกัดกร่อน หรือท่อโครงสร้างที่มีความแข็งแรงสูง- TORICH ก็มีโซลูชั่นที่ครบครัน

ช่วงขนาด:

TORICH จำหน่ายท่อสำหรับเครื่องจักรและอุปกรณ์ก่อสร้างหลากหลายขนาดด้วยเส้นผ่านศูนย์กลางภายนอกจาก3 มม. ถึง 630มม. และความหนาของผนังจาก0.5 มม. ถึง 40 มม.

วัสดุ:

• สแตนเลส: 304 / 304L / 316L / 321/2205/2507
• โลหะผสมเหล็ก: 4130/4140 / 42CrMo4

มาตรฐาน:

• ASTM A269 / ASTM A213 / ASTM A312 / ASTM A511 / ASTM A513 / ASTM A519
• EN 10216-5 / EN 10305-1 / EN 10305-2 / EN 10305-4
• ดิน 2391 / ดิน 2393
• JIS G3446 / JIS G3445

วิศวกรรมเครื่องจักร การใช้งานท่อสแตนเลส



ระบบกระบอกไฮดรอลิก

โซลูชันหลอด:ท่อสแตนเลสไร้ตะเข็บ / ท่อเฉียบคม

เกรดทั่วไป:304 / 316L / 316 / 2205 / 2507 / 17-4PH

ช่วงขนาด:OD: 30–300 มม.|น้ำหนัก: 3–40 มม

มาตรฐาน:ASTM A269 / ASTM A213 / EN 10305-1 / ดิน 2391

คุณภาพที่ทำได้:ความคลาดเคลื่อนของรูเจาะ H8–H9, Ra น้อยกว่าหรือเท่ากับ 0.4 μm, ความตรงน้อยกว่าหรือเท่ากับ 0.5 มม./ม. และความต้านทานแรงดันไฮโดรสแตติก มากกว่าหรือเท่ากับ 400 บาร์ เพื่อประสิทธิภาพการซีลที่มั่นคงในกระบอกสูบไฮดรอลิก-งานหนัก

ระบบสายไฮดรอลิก

โซลูชันหลอด:ท่อสแตนเลสไร้รอยต่อที่แม่นยำสำหรับการส่งผ่านของไหลไฮดรอลิกแรงดันสูง-

เกรดทั่วไป:304 / 304L / 316L

ช่วงขนาด:OD: 6–60 มม.|น้ำหนัก: 0.5–4.0 มม

มาตรฐาน:ASTM A269 / TH 10216-5 / ดิน 2391

คุณภาพที่ทำได้:แรงดันระเบิด 400–800 บาร์ พร้อมความทนทานต่อ OD ±0.08 มม. ความสามารถในการโค้งงอได้แน่น และประสิทธิภาพการรั่วเป็นศูนย์-ภายใต้สภาวะการสั่นและวงจรแรงดัน

ระบบโครงสร้างบูม

โซลูชันหลอด:ท่อโครงสร้างสแตนเลส/โลหะผสมความแข็งแรงสูง-สำหรับการประกอบบูมและแขน

เกรดทั่วไป:304 / 316L / 2205 / 2507 / 4130 / 4140 / 42CrMo4

ช่วงขนาด:OD: 50–325 มม.|น้ำหนัก: 4–40 มม

มาตรฐาน:มาตรฐาน ASTM A519 / EN 10297 / EN 10216-5

คุณภาพที่ทำได้:ความแข็งแรงของผลผลิต 355–650 MPa ความต้านทานแรงดึง 520–900 MPa อายุความเมื่อยล้า มากกว่าหรือเท่ากับ 10⁶ รอบ และควบคุมความตรงภายใน 0.3–0.5 มม./ม. เพื่อความเสถียรของโครงสร้างภายใต้การโหลดแบบวนรอบ

เครื่องยนต์ระบบเชื้อเพลิงและหล่อลื่น

โซลูชันหลอด:ท่อสแตนเลสไร้ตะเข็บสำหรับระบบถ่ายเทเชื้อเพลิง น้ำมัน และระบบไฮดรอลิก

เกรดทั่วไป:304 / 304L / 316L

ช่วงขนาด:OD: 4–50 มม.|น้ำหนัก: 0.5–3.0 มม

มาตรฐาน:มาตรฐาน ASTM A269 / ASTM A632 / EN 10305-1

คุณภาพที่ทำได้:ความสะอาดภายใน ISO 4406 น้อยกว่าหรือเท่ากับเทียบเท่า 18/16/13 อัตราการรั่วไหล น้อยกว่าหรือเท่ากับ 1×10⁻⁶ mbar·L/s และทนทานต่อสารเคมีที่เสถียรภายใต้การสัมผัสน้ำมันดีเซล น้ำมันไฮดรอลิก และน้ำมันหล่อลื่น

ท่อระบบหล่อเย็น

โซลูชันหลอด:ท่อสแตนเลสสำหรับระบายความร้อนเครื่องยนต์และวงจรระบายความร้อนน้ำมันไฮดรอลิก

เกรดทั่วไป:304L / 316L / 321

ช่วงขนาด:OD: 6–25 มม.|น้ำหนัก: 0.5–2.0 มม

มาตรฐาน:มาตรฐาน ASTM A269 / ASTM A213 / EN 10216-5

คุณภาพที่ทำได้:ความต้านทานการหมุนเวียนด้วยความร้อนตั้งแต่ -40 องศาถึง 200 องศา ความต้านทานสเปรย์เกลือมากกว่าหรือเท่ากับ 500 ชั่วโมง และความสมบูรณ์ทางกลที่มั่นคงภายใต้สภาวะการไหลของน้ำหล่อเย็นอย่างต่อเนื่อง

เครื่องมือวัดและระบบควบคุม

โซลูชันหลอด:เครื่องมือวัดที่ทำจากสเตนเลสสตีลที่มีความแม่นยำและท่อคาปิลลารีสำหรับระบบการตรวจจับและการควบคุม

เกรดทั่วไป:304L / 316L

ช่วงขนาด:OD: 3–25 มม.|น้ำหนัก: 0.5–2.0 มม

มาตรฐาน:มาตรฐาน ASTM A269 / ASTM A632 / EN ISO 1127

คุณภาพที่ทำได้:ความทนทานต่อ OD ±0.05 มม., ความทนทานต่อ WT ±0.03 มม., Ra น้อยกว่าหรือเท่ากับพื้นผิวภายใน 0.2 μm และการส่งผ่านแรงดันที่เสถียรสูงถึง 600 บาร์ พร้อมประสิทธิภาพการรั่วของฮีเลียม-

1. การปรับแต่งมิติและเรขาคณิต

• เรานำเสนอการปรับแต่งสำหรับขนาดที่ไม่ใช่-มาตรฐาน โดยมีเส้นผ่านศูนย์กลางภายนอก (OD) 3 มม.–630 มม. และความหนาของผนัง (WT) 0.5 มม.–40 มม.
• สามารถควบคุมพิกัดความเผื่อเส้นผ่านศูนย์กลางด้านในของท่อกระบอกไฮดรอลิกได้ในช่วง H7–H9
• เราสนับสนุนการปรับแต่งท่อรูปทรงพิเศษ- รวมถึงส่วนรูปไข่ แบน เหลี่ยม -ดอกพลัม สี่เหลี่ยมคางหมู และหน้าตัดไม่สมมาตร-
• มีบริการดัดท่อแบบกำหนดเอง โดยมีรัศมีการดัดขั้นต่ำ 1.5D–3D

2. การควบคุมพื้นผิวภายในและความสะอาด

• ความหยาบผิวด้านในที่ปรับแต่งได้: Ra น้อยกว่าหรือเท่ากับ 1.6 μm (เกรดอุตสาหกรรมมาตรฐาน); Ra น้อยกว่าหรือเท่ากับ 0.8 μm (เกรดไฮดรอลิก) Ra น้อยกว่าหรือเท่ากับ 0.4 μm (เกรดความแม่นยำ)
• กระบวนการที่มีอยู่ ได้แก่ การขัดเงาด้วยกลไก การดองและการทู่ การหลอมแบบสดใส การขัดเจาะภายใน และการขัดผิวด้วยลูกกลิ้งและการขัดผิวด้วยลูกกลิ้ง
• รองรับมาตรฐานความสะอาด ISO 4406 รวมถึงฝาปิดหรือปลั๊กป้องกันสำหรับการขนส่ง

3. การปรับแต่งวัสดุ

• เหล็กกล้าไร้สนิมออสเทนนิติก: 304 / 304L / 316L / 321 (ระบบไฮดรอลิกทั่วไป ท่อของเหลวที่ทนต่อการกัดกร่อน- ชุดประกอบแบบเชื่อม)
• สเตนเลสเฟอร์ริติก: 409L / 439 / 441 (ระบบไอเสียและการใช้งานที่อุณหภูมิสูงปานกลาง-ถึง-)
• ดูเพล็กซ์สแตนเลส: 2205 / 2507 (ระบบไฮดรอลิกแรงดันสูง-และสภาพแวดล้อมที่มีการกัดกร่อนรุนแรง)
• สแตนเลสทนความร้อน-: 310S (บริการอุณหภูมิสูง-อย่างต่อเนื่อง)
• โลหะผสมที่มีนิกเกิล-: อินโคเนล / ฮาสเตลลอย (ระบบวิกฤตที่เกี่ยวข้องกับการกัดกร่อนอย่างรุนแรงและอุณหภูมิสูง)
• เหล็กโครเมียม-โมลิบดีนัม: 4130 / 4140 (ระบบไฮดรอลิกแรงดันสูงพิเศษ-สูง-และการรับน้ำหนักเชิงโครงสร้าง-

4. ความแข็งแรงทางกลและระดับความดัน

• แรงดันใช้งาน: 100 – 1000+ บาร์ (การออกแบบขึ้นอยู่กับการใช้งานเฉพาะ)
• แรงดันระเบิด: มากกว่าหรือเท่ากับ 2.5 – 4.0 × แรงดันใช้งาน
• ประสิทธิภาพความล้า: 10⁵ – 107 รอบ (การทดสอบแรงกระตุ้นไฮดรอลิก)
• การเสริมกำลังงานเย็น-: เพิ่มความแข็งแกร่ง 10% – 60%
• ตัวเลือกการรักษาความร้อน: การหลอม / การบำบัดด้วยสารละลาย / การบรรเทาความเครียด
• ช่วงความแข็ง: 80 HRB – 45 HRC (ขึ้นอยู่กับวัสดุ)
• การควบคุมความตรง: น้อยกว่าหรือเท่ากับ 0.5 มม./ม. (เกรดความแม่นยำ)

5. การปรับแต่งปลายท่อและการเชื่อมต่อ

• ตัดอย่างแม่นยำ / ลบคม / ลบมุม; วูบวาบ, การขยายตัวและการลดลงสิ้นสุด
• อินเทอร์เฟซแบบเกลียว / เชื่อม / หน้าแปลน (รองรับ DIN, JIC, ORFS, SAE)
• อินเทอร์เฟซแบบกำหนดเองของ OEM ตัวเชื่อมต่อที่รวดเร็ว และการตรวจสอบย้อนกลับของการมาร์กด้วยเลเซอร์

ใบรับรองของเรา





ไอเอทีเอฟ 16949:2016

ISO 9001:2015

ใบรับรองระบบการจัดการสิ่งแวดล้อม



สินค้าที่เกี่ยวข้อง



ท่อสแตนเลส Honed

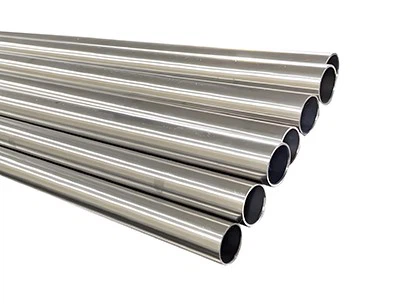

ท่อกระบอกสแตนเลส

ท่อโครโมลี่ 1 เส้น

คำถามที่พบบ่อย





01.คุณรองรับขนาดที่กำหนดเองหรือไม่?

ใช่ เรารองรับขนาดที่ปรับแต่งได้อย่างเต็มที่สำหรับท่อเครื่องจักรในการก่อสร้าง โดยมีเส้นผ่านศูนย์กลางภายนอกตั้งแต่ 3 ถึง 630 มม. ความหนาของผนังตั้งแต่ 0.5 ถึง 40 มม. และค่าพิกัดความเผื่อแคบภายใน ±0.1 ถึง ±0.5 มม. ขึ้นอยู่กับข้อกำหนดการใช้งาน

02.ท่อสแตนเลสของคุณมีการใช้งานอะไรบ้างในเครื่องจักรก่อสร้าง?

ท่อสแตนเลสของเรามีการใช้กันอย่างแพร่หลายในระบบไฮดรอลิก วงจรทำความเย็น ท่อเชื้อเพลิงและหล่อลื่น และระบบไอเสีย รวมถึงการใช้งานเชิงโครงสร้างในรถขุด รถตัก เครน และอุปกรณ์การทำเหมือง

03.ท่อเครื่องจักรวิศวกรรมมีการปรับสภาพพื้นผิวแบบใดบ้าง?

เรานำเสนอการดอง การทำทู่ การขัดเงาภายในที่มี Ra น้อยกว่าหรือเท่ากับ 0.4 μm -การทำความสะอาดแบบไร้น้ำมัน และ-บรรจุภัณฑ์ปิดผนึกด้วยไนโตรเจนสำหรับการปนเปื้อน-ระบบไฮดรอลิกที่ไวต่อสิ่งปนเปื้อน

04.มีวัสดุอะไรบ้าง?

เราจำหน่ายเหล็กสเตนเลส 304/316L/321 ดูเพล็กซ์ (2205/2507), 409L/441, 310S, 17-4PH และโลหะผสมนิกเกิล (Inconel/Hastelloy) ฯลฯ

05.ระดับความแม่นยำที่ทำได้คืออะไร?

ความคลาดเคลื่อนของขนาดสามารถเข้าถึง ±0.05 มม. และความแม่นยำของ ID ไฮดรอลิกสูงถึง H7–H12 ขึ้นอยู่กับการใช้งาน

06.ท่อเหล็กสแตนเลสมีแนวโน้มที่จะเกิดรอยขีดข่วนและการกัดกร่อนในระหว่างการขนส่งทางทะเลระยะไกล- คุณจะบรรจุมันอย่างไร?

เราใช้บรรจุภัณฑ์ป้องกันเกรดส่งออก-: ท่อแต่ละท่อได้รับการทำความสะอาด ติดตั้งฝาปิดปลาย ห่อเพื่อป้องกันความชื้น และมัดรวมกันอย่างแน่นหนา จากนั้นเราจะบรรจุลงในลังเสริมหรือกล่องไม้ ทั้งนี้ขึ้นอยู่กับขนาดและความยาวของท่อ
